三角波磁場的電磁流量測量

點擊次數：2678 發布時間：2020-08-12 07:39:51
該方法與交變磁場不同.其磁場可使用周期性低頻(0.8Hz)三角波電流產生。根據1-B- Um的比例關系，在電極處同樣可獲得低頻三角波有用信號Um。兩電極電壓信號經過旁路電容送至差動放大器輸入端。同時旁路電容分離出恒定的或緩慢變化的放大器輸入極化電壓。然后，經低通濾波器濾除高頻干擾信號，從而獲得有用電壓信號Um，并由采樣和存儲電路采集并存儲采樣時刻內的近似極值信號。*后，通過微分電路產生與平均流量值成正比的直流電壓信號。

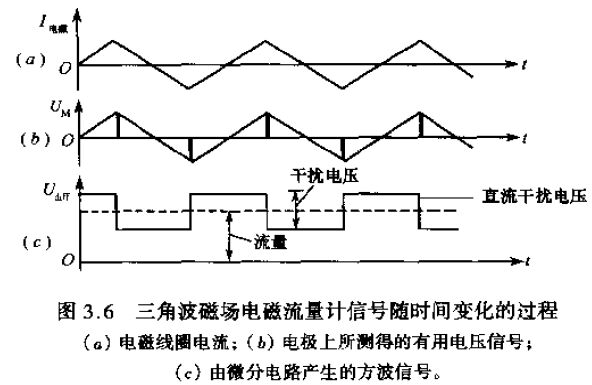

三角波磁場電磁流量計信號**間變化的過程圖
其他的干擾電壓，如按照U=-dΦ/dt由變送器產生的干擾和在三角波理想線性情況下分段階梯信號的干擾，同樣可用微分電路加以補償。
